Изглед отпред
- (1) операционен панел
-
Използвайте за промяна на настройките на принтера или за работа с него.
- (2) АПУ (Автоматично подаващо устройство)
-
Заредете документ тук. Документите, заредени в тавата за документи, се сканират автоматично един по един.
- (3) капак на подаващото устройство
- Отворете, за да извадите заседнали документи.
- (4) водач за документи
- Регулирайте този водач спрямо ширината на документа в АПУ.
- (5) подложка за хартия
- Изтеглете, за да заредите хартия в задната тава.
- (6) капак на задната тава
- Отворете, за да заредите хартия в задната тава.
- (7) капак на гнездото за подаване
-
Предпазва гнездото за подаване от попадане на предмети в него.
Отворете го, за да плъзнете водачите за хартия, и го затворете преди печат.
- (8) задна тава
-
Заредете хартия тук. Два или повече листове от един и същ формат и тип хартия могат да се заредят наведнъж и да се подават автоматично един по един.
- (9) водачи за хартия
- Изравнете с двете страни на топчето хартия.
- (10) тава за документи
- Отворете, за да заредите документ в АПУ. Можете да заредите два или повече листове документи с един и същ размер и дебелина. Заредете документа със страната, която искате да сканирате, нагоре.
- (11) изходно гнездо за документи
- Тук излизат документите, сканирани от АПУ.
- (12) капак за документи
- Отворете, за да заредите оригинал на стъклото на скенера.
- (13) касета
-
Заредете обикновена хартия с размер A4, B5, A5 или Letter в касетата и я поставете в принтера.
- (14) водачи за хартия
- Подравнете с дясната/лявата/предната страна на топчето хартия.
- (15) капак на касетата
- Свалете, за да заредите хартия в касетата.
- (16) изходна тава за хартия
- Отпечатаният лист се изважда. Извадете го преди печатане.
- (17) изходна подложка за хартия
- Разгънете за поемане на извадените листове.
- (18) удължение на изходната тава
- Отворете за поемане на извадените листове.

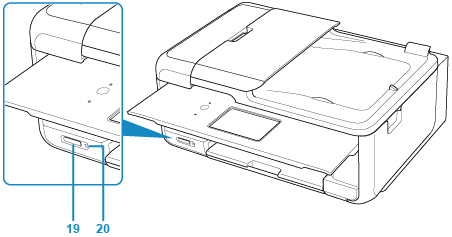

- (19) гнездо за карти
-
Поставете карта с памет.
- (20) Лампа Достъп (Access)
-
Свети или мига, за да обозначи състоянието на картата с памет.

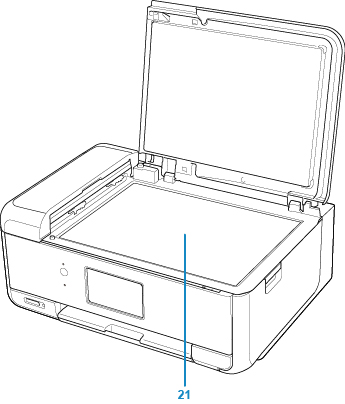

- (21) стъкло на скенера
- Заредете оригинал тук.
